중공형 슬립링

Total 12 Article(s) 1 Page(s)

12

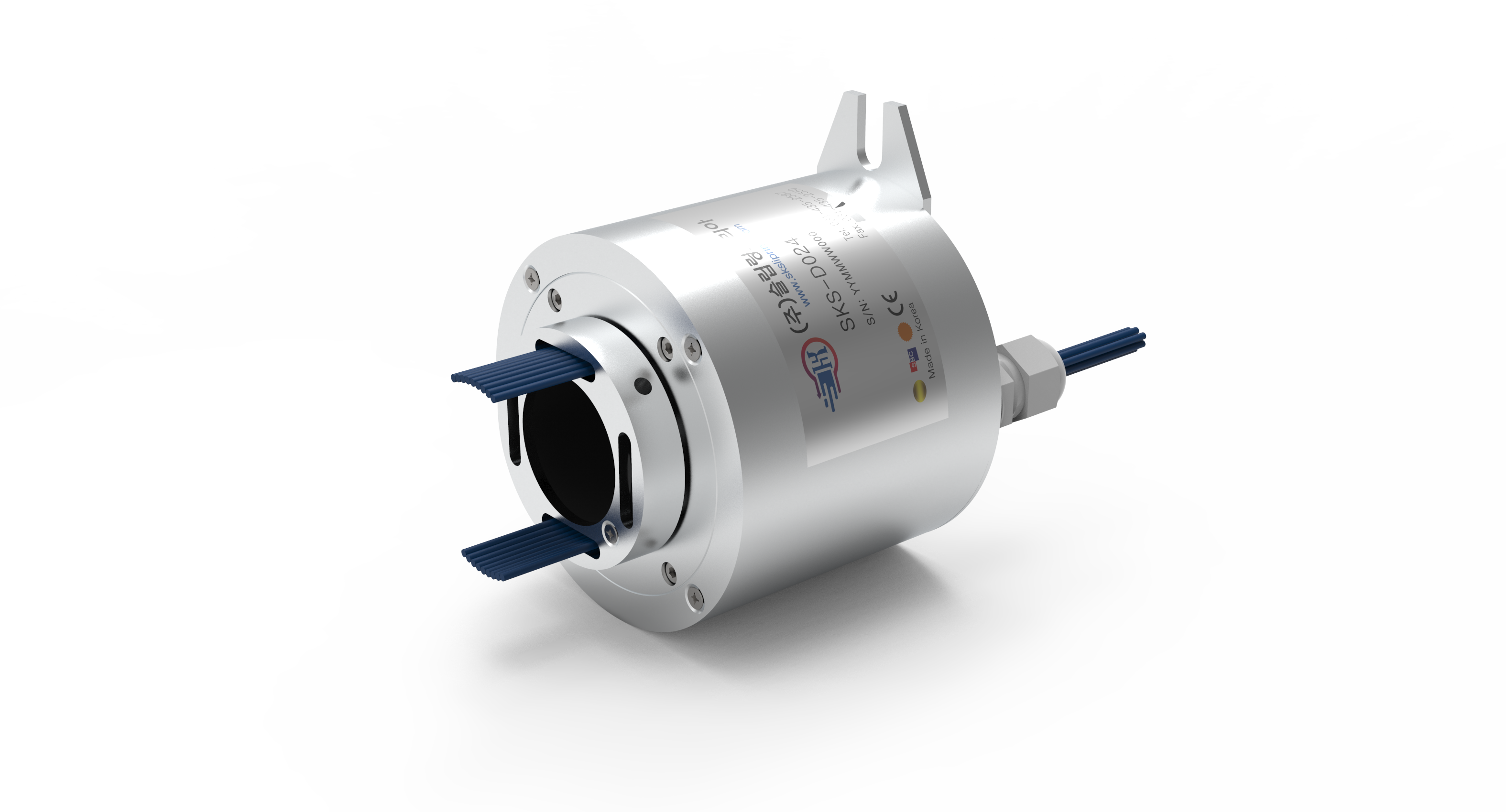

SKS - D000SP(플랜지 타입)

dwg
pdf

항목	제품사양
채널	12/24/32/48/60/75 (~Max 100) circuit
권장회전속도	Max 200 rpm ※ 고속형 슬립링 별도 개발 가능
진동	진동이 전혀 없을것 ※ 진동형 개발 가능
전선길이	STATOR 500mm / ROTOR 500mm ※ 사용자 길이 조절 가능
사용전압	Max 210 V/DC, 440 V/AC ※ 300V 이상 사용 시, 상담문의
사용전류	Signal Max 5A /circuit Power Max 10A / circuit
접촉소재	Gold Alloy Type
도금사양	Ring / Wire Signal - Gold / Power - Silver
전선사양	테프론 전선 (Teflon insulated) ※ AWG 규격사항
노이즈	100 milliohm Max.Tested 6 VDC, 50 milliamps when running @ 5 rpm
중공사이즈	ø38 (mm)
적용통신사양	Ethernet, Encoder, Sensor, RS통신, CClink, USB(ver 1.1 / ver 2.0 MAX 20MB/S), Divice Net

11

SKS-H000SP(플랜지 타입)

dwg
pdf

항목	제품사양
채널	12/24/36/48/60 circuit
권장회전속도	Max 200 rpm ※ 고속형 슬립링 별도 개발 가능
진동	진동이 전혀 없을것 ※ 진동형 개발 가능
전선길이	STATOR 500mm / ROTOR 500mm ※ 사용자 길이 조절 가능
사용전압	Max 210 V/DC, 440 V/AC ※ 300V 이상 사용 시, 상담문의
사용전류	Signal Max 5A /circuit Power Max 10A / circuit
접촉소재	Gold Alloy Type
도금사양	Ring / Wire Signal - Gold / Power - Silver
전선사양	테프론 전선 (Teflon insulated) ※ AWG 규격사항
노이즈	100 milliohm Max.Tested 6 VDC, 50 milliamps when running @ 5 rpm
중공사이즈	ø13 (mm)
적용통신사양	Ethernet, Encoder, Sensor, RS통신, CClink, USB(ver 1.1 / ver 2.0 MAX 20MB/S), Divice Net

10

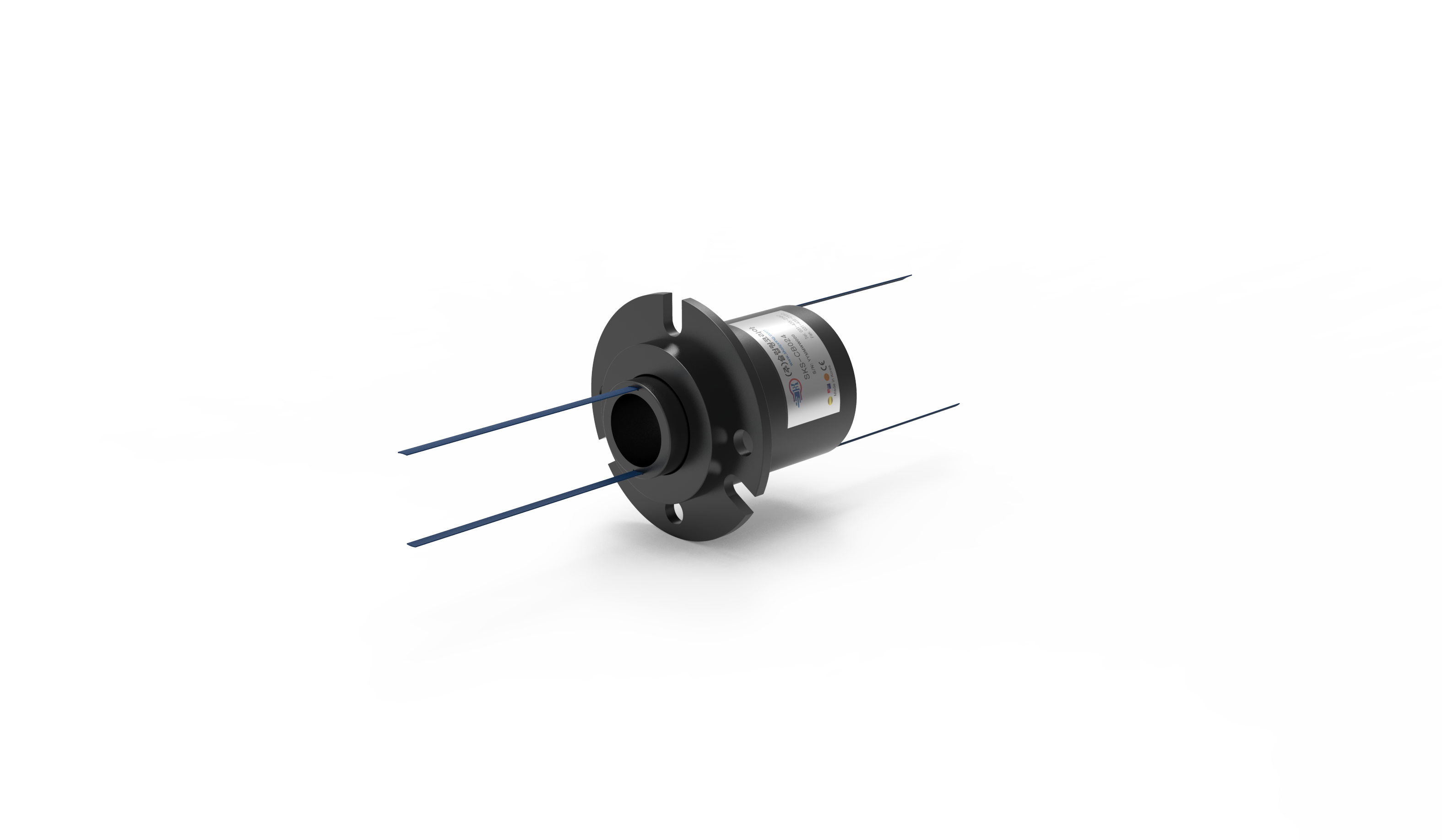

SKS - T000SP(플랜지타입)

dwg
pdf

항목	제품사양
채널	6/8/12/18/24 circuit
권장회전속도	Max 200 rpm ※ 고속형 슬립링 별도 개발 가능
진동	진동이 전혀 없을것 ※ 진동형 개발 가능
전선길이	STATOR 500mm / ROTOR 500mm ※ 사용자 길이 조절 가능
사용전압	Max 210 V/DC, 440 V/AC ※ 300V 이상 사용 시, 상담문의
사용전류	Signal Max 5A /circuit Power Max 10A / circuit
접촉소재	Gold Alloy Type
도금사양	Ring / Wire Signal - Gold / Power - Silver
전선사양	테프론 전선 (Teflon insulated) ※ AWG 규격사항
노이즈	100 milliohm Max.Tested 6 VDC, 50 milliamps when running @ 5 rpm
중공사이즈	ø12.5 (mm)
적용통신사양	Ethernet, Encoder, Sensor, RS통신, CClink, USB(ver 1.1 / ver 2.0 MAX 20MB/S), Divice Net

9

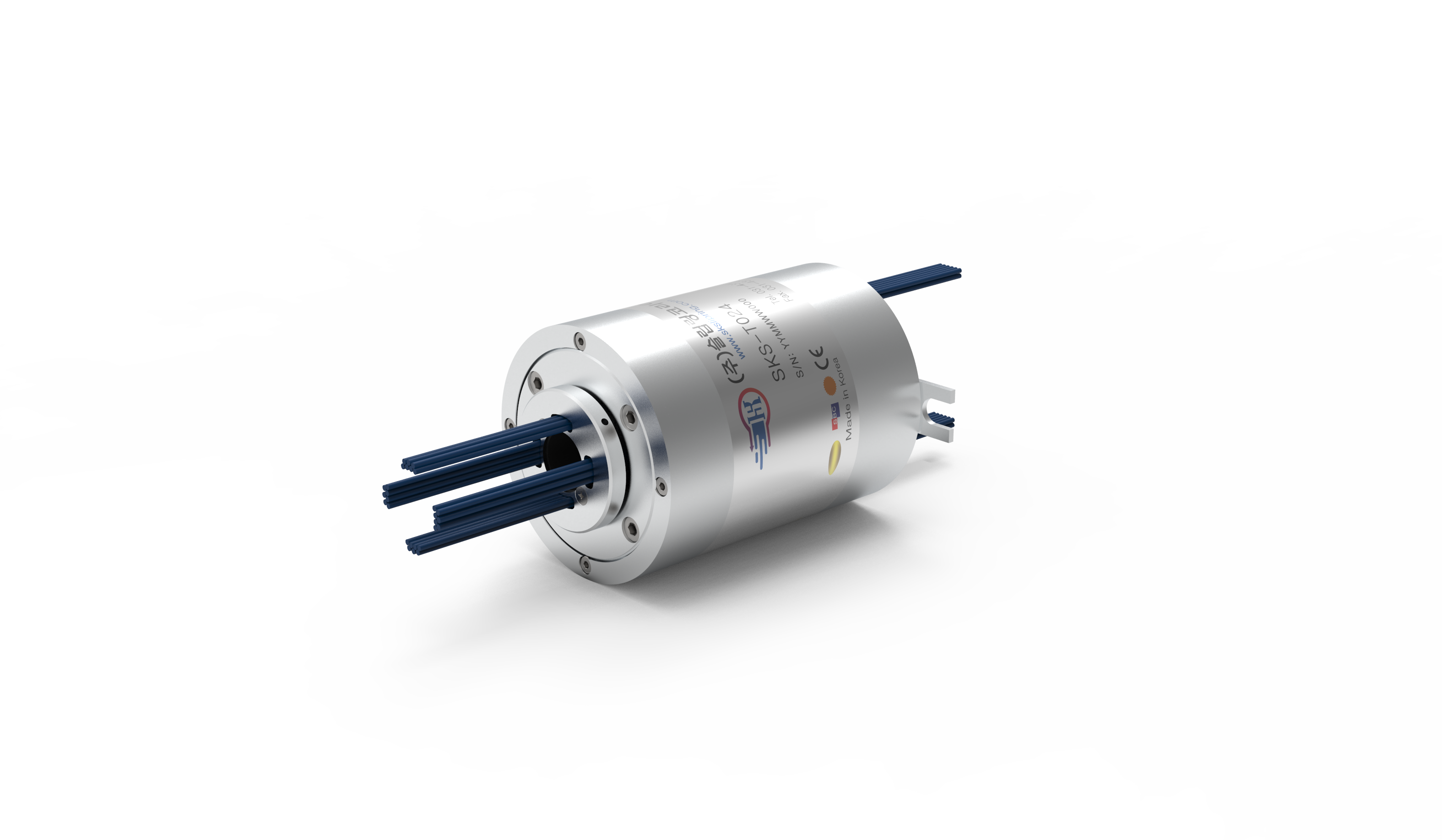

SKS-T000

dwg
pdf

항목	제품사양
채널	6/8/12/18/24 circuit
권장회전속도	Max 200 rpm ※ 고속형 슬립링 별도 개발 가능
진동	진동이 전혀 없을것 ※ 진동형 개발 가능
전선길이	STATOR 500mm / ROTOR 500mm ※ 사용자 길이 조절 가능
사용전압	Max 210 V/DC, 440 V/AC ※ 300V 이상 사용 시, 상담문의
사용전류	Signal Max 5A /circuit Power Max 10A / circuit
접촉소재	Gold Alloy Type
도금사양	Ring / Wire Signal - Gold / Power - Silver
전선사양	테프론 전선 (Teflon insulated) ※ AWG 규격사항
노이즈	100 milliohm Max.Tested 6 VDC, 50 milliamps when running @ 5 rpm
중공사이즈	ø12.5 (mm)
적용통신사양	Ethernet, Encoder, Sensor, RS통신, CClink, USB(ver 1.1 / ver 2.0 MAX 20MB/S), Divice Net

8

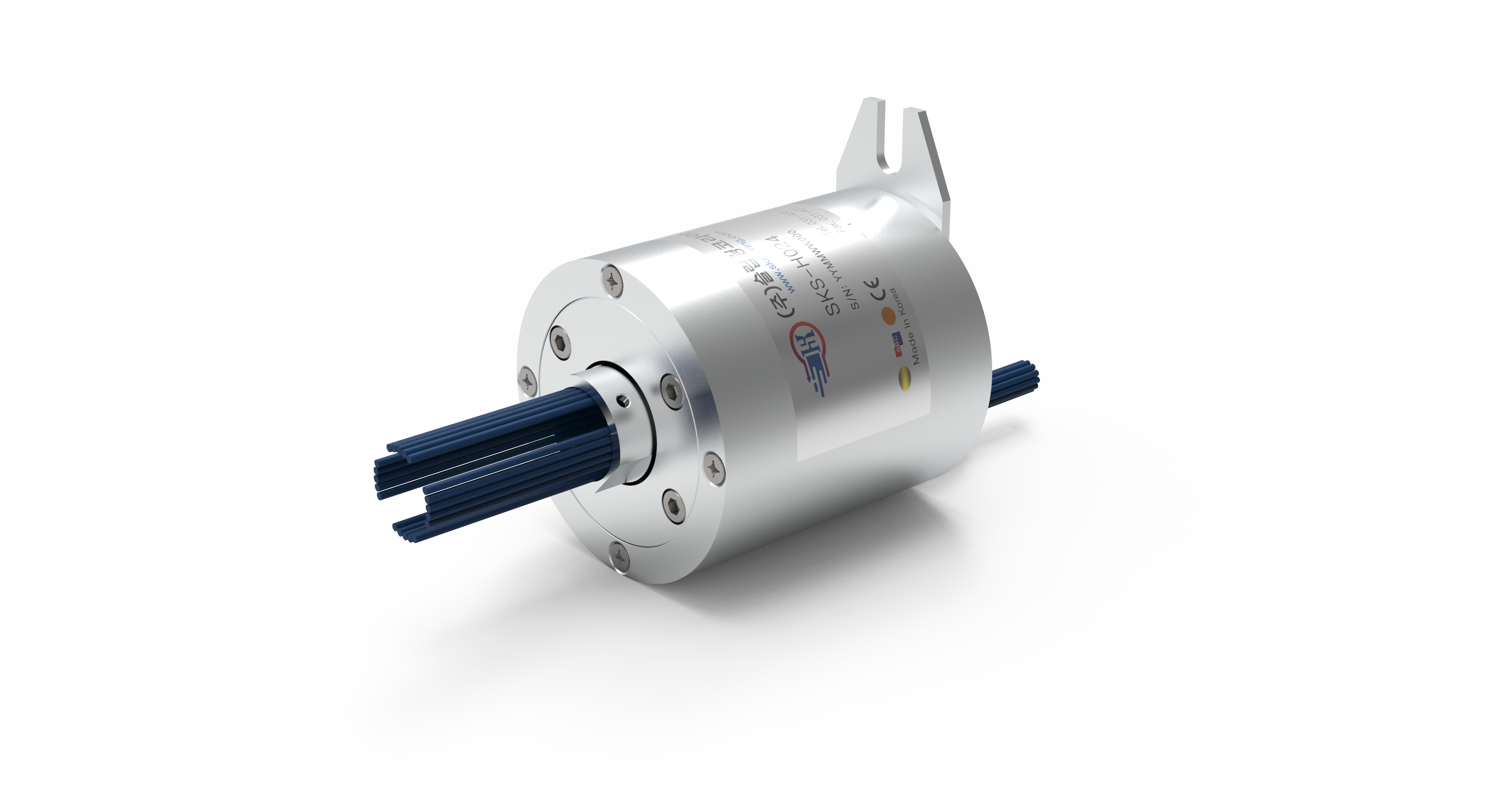

SKS-H000

dwg
pdf

항목	제품사양
채널	12/24/32/48/60 circuit
권장회전속도	Max 200 rpm ※ 고속형 슬립링 별도 개발 가능
진동	진동이 전혀 없을것 ※ 진동형 개발 가능
전선길이	STATOR 500mm / ROTOR 500mm ※ 사용자 길이 조절 가능
사용전압	Max 210 V/DC, 440 V/AC ※ 300V 이상 사용 시, 상담문의
사용전류	Signal Max 5A /circuit Power Max 10A / circuit
접촉소재	Gold Alloy Type
도금사양	Ring / Wire Signal - Gold / Power - Silver
전선사양	테프론 전선 (Teflon insulated) ※ AWG 규격사항
노이즈	100 milliohm Max.Tested 6 VDC, 50 milliamps when running @ 5 rpm
중공사이즈	ø13 (mm)
적용통신사양	Ethernet, Encoder, Sensor, RS통신, CClink, USB(ver 1.1 / ver 2.0 MAX 20MB/S), Divice Net

7

SKS - B000SP (플랜지타입)

dwg
pdf

항목	제품사양
채널	12/16/24/32/48/60/70/80/100 (~Max 160) circuit
권장회전속도	Max 200 rpm ※ 고속형 슬립링 별도 개발 가능
진동	진동이 전혀 없을것 ※ 진동형 개발 가능
전선길이	STATOR 500mm / ROTOR 500mm ※ 사용자 길이 조절 가능
사용전압	Max 210 V/DC, 440 V/AC
사용전류	Signal Max 5A /circuit Power Max 10A / circuit
접촉소재	Gold Alloy Type
도금사양	Ring / Wire Signal - Gold / Power - Silver
전선사양	테프론 전선 (Teflon insulated) ※ AWG 규격사항
노이즈	100 milliohm Max.Tested 6 VDC, 50 milliamps when running @ 5 rpm
중공사이즈	ø27 (mm)
적용통신사양	Ethernet, Encoder, Sensor, RS통신, CClink, USB(ver 1.1 / ver 2.0 MAX 20MB/S), Divice Net

6

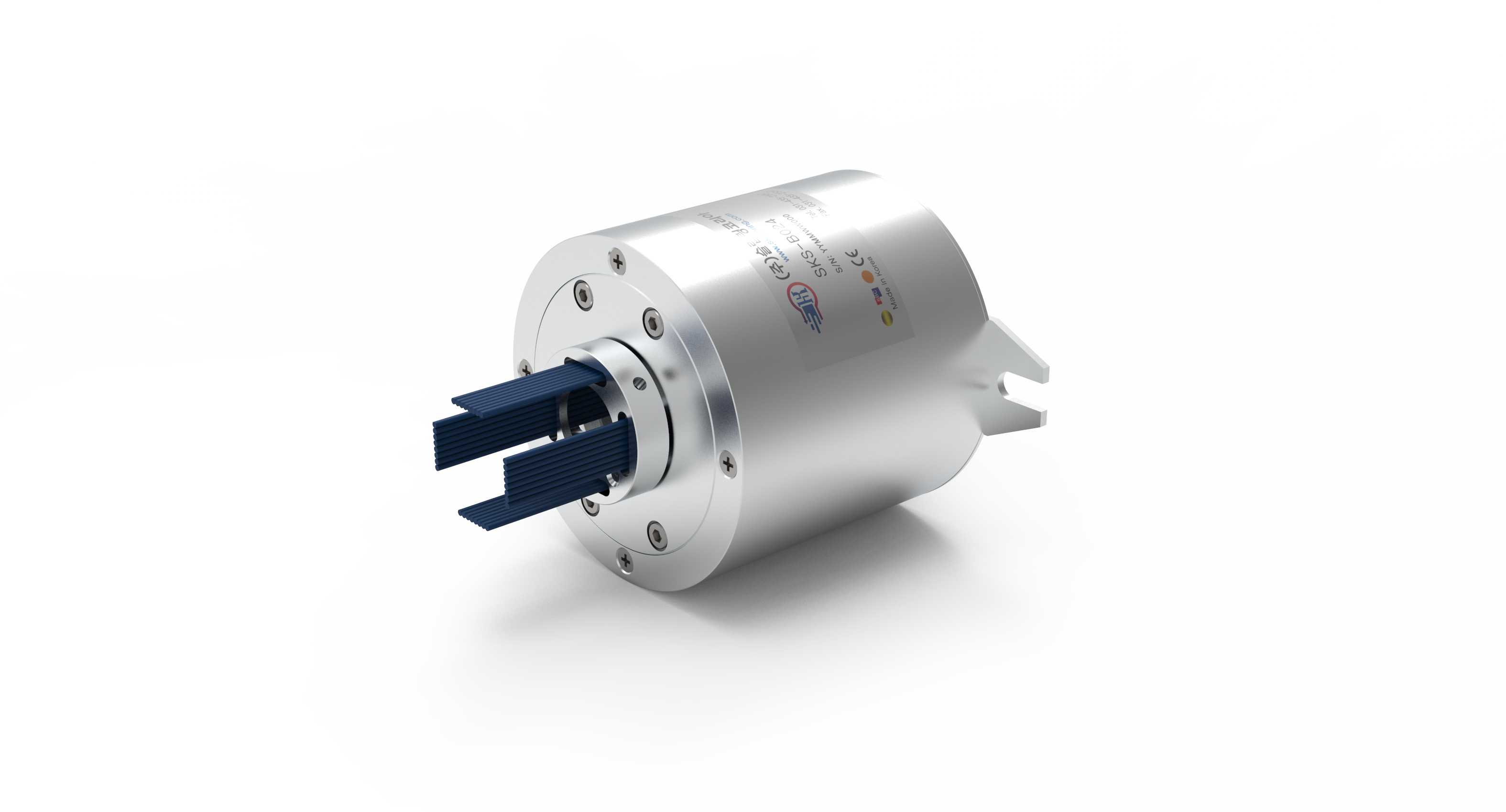

SKS - B000

dwg
pdf

항목	제품사양
채널	12/16/24/32/48/60/70/80/100 (~Max 160) circuit
권장회전속도	Max 200 rpm ※ 고속형 슬립링 별도 개발 가능
진동	진동이 전혀 없을것 ※ 진동형 개발 가능
전선길이	STATOR 500mm / ROTOR 500mm ※ 사용자 길이 조절 가능
사용전압	Max 210 V/DC, 440 V/AC
사용전류	Signal Max 5A /circuit Power Max 10A / circuit
접촉소재	Gold Alloy Type
도금사양	Ring / Wire Signal - Gold / Power - Silver
전선사양	테프론 전선 (Teflon insulated) ※ AWG 규격사항
노이즈	100 milliohm Max.Tested 6 VDC, 50 milliamps when running @ 5 rpm
중공사이즈	ø27 (mm)
적용통신사양	Ethernet, Encoder, Sensor, RS통신, CClink, USB(ver 1.1 / ver 2.0 MAX 20MB/S), Divice Net

5

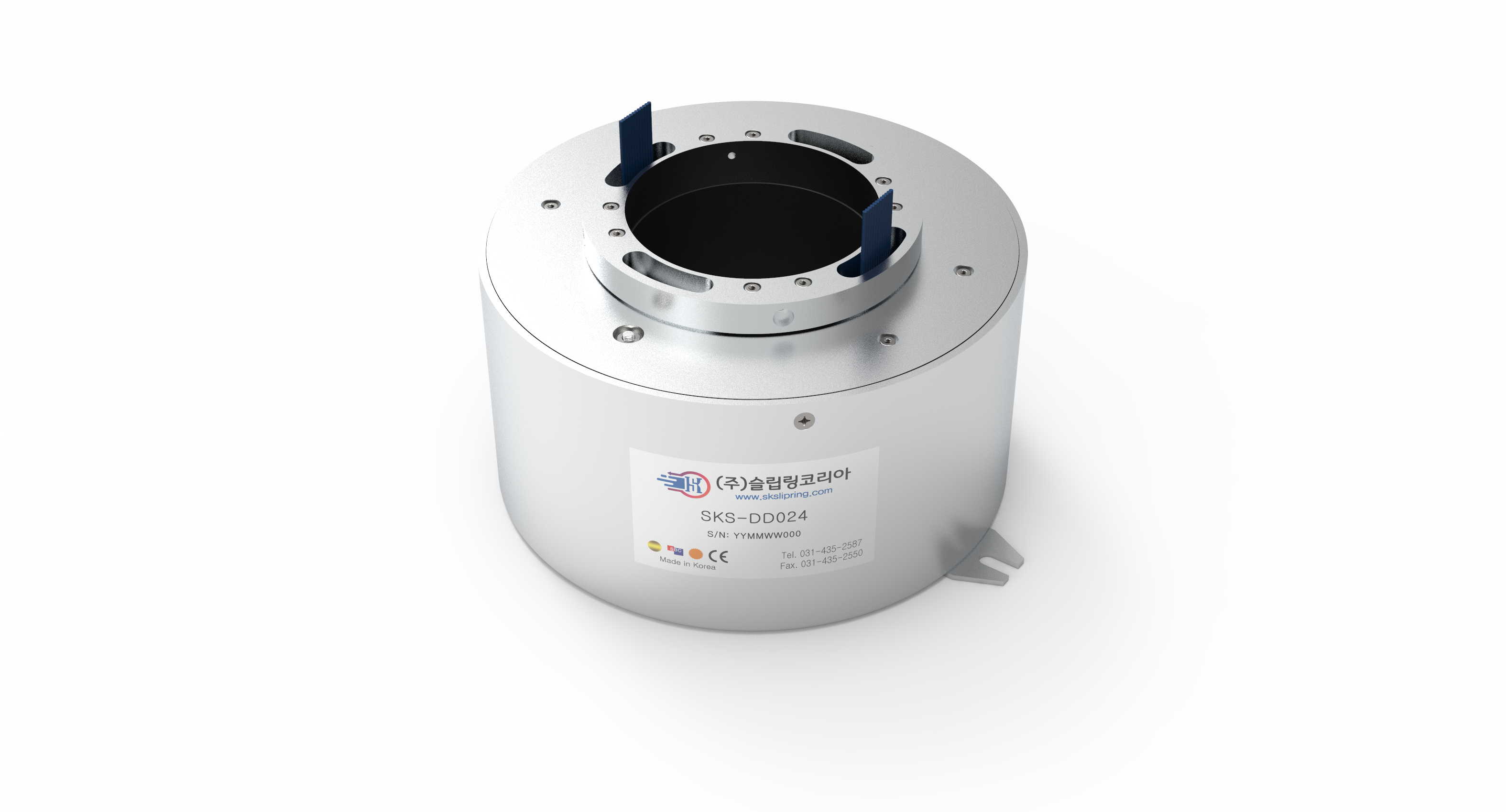

SKS - D000

dwg
pdf

항목	제품사양
채널	12/24/32/48/60/75 (~Max 100) circuit
권장회전속도	Max 200 rpm ※ 고속형 슬립링 별도 개발 가능
진동	진동이 전혀 없을것 ※ 진동형 개발 가능
전선길이	STATOR 500mm / ROTOR 500mm ※ 사용자 길이 조절 가능
사용전압	Max 210 V/DC, 440 V/AC
사용전류	Signal Max 5A /circuit Power Max 10A / circuit
접촉소재	Gold Alloy Type
도금사양	Ring / Wire Signal - Gold / Power - Silver
전선사양	테프론 전선 (Teflon insulated) ※ AWG 규격사항
노이즈	100 milliohm Max.Tested 6 VDC, 50 milliamps when running @ 5 rpm
중공사이즈	ø38 (mm)
적용통신사양	Ethernet, Encoder, Sensor, RS통신, CClink, USB(ver 1.1 / ver 2.0 MAX 20MB/S), Divice Net

4

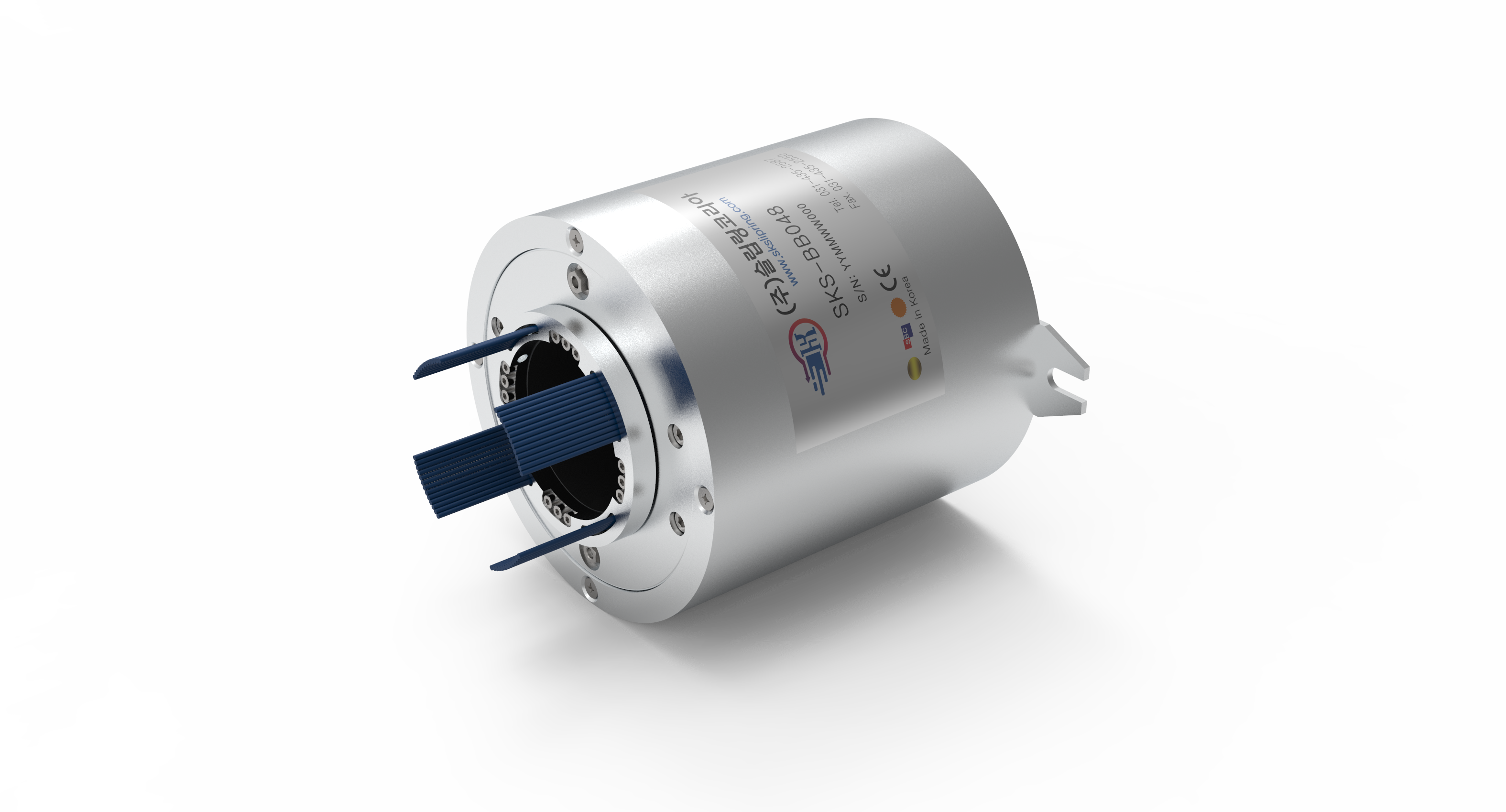

SKS - BB000

dwg
pdf

항목	제품사양
채널	12/24/30/48/60 (~Max 200) circuit
권장회전속도	Max 200 rpm ※ 고속형 슬립링 별도 개발 가능
진동	진동이 전혀 없을것 ※ 진동형 개발 가능
전선길이	STATOR 500mm / ROTOR 500mm ※ 사용자 길이 조절 가능
사용전압	Max 210 V/DC, 440 V/AC
사용전류	Signal Max 5A /circuit Power Max 10A / circuit
접촉소재	Gold Alloy Type
도금사양	Ring / Wire Signal - Gold / Power - Silver
전선사양	테프론 전선 (Teflon insulated) ※ AWG 규격사항
노이즈	100 milliohm Max.Tested 6 VDC, 50 milliamps when running @ 5 rpm
중공사이즈	ø70 (mm)
적용통신사양	Ethernet, Encoder, Sensor, RS통신, CClink, USB(ver 1.1 / ver 2.0 MAX 20MB/S), Divice Net

3

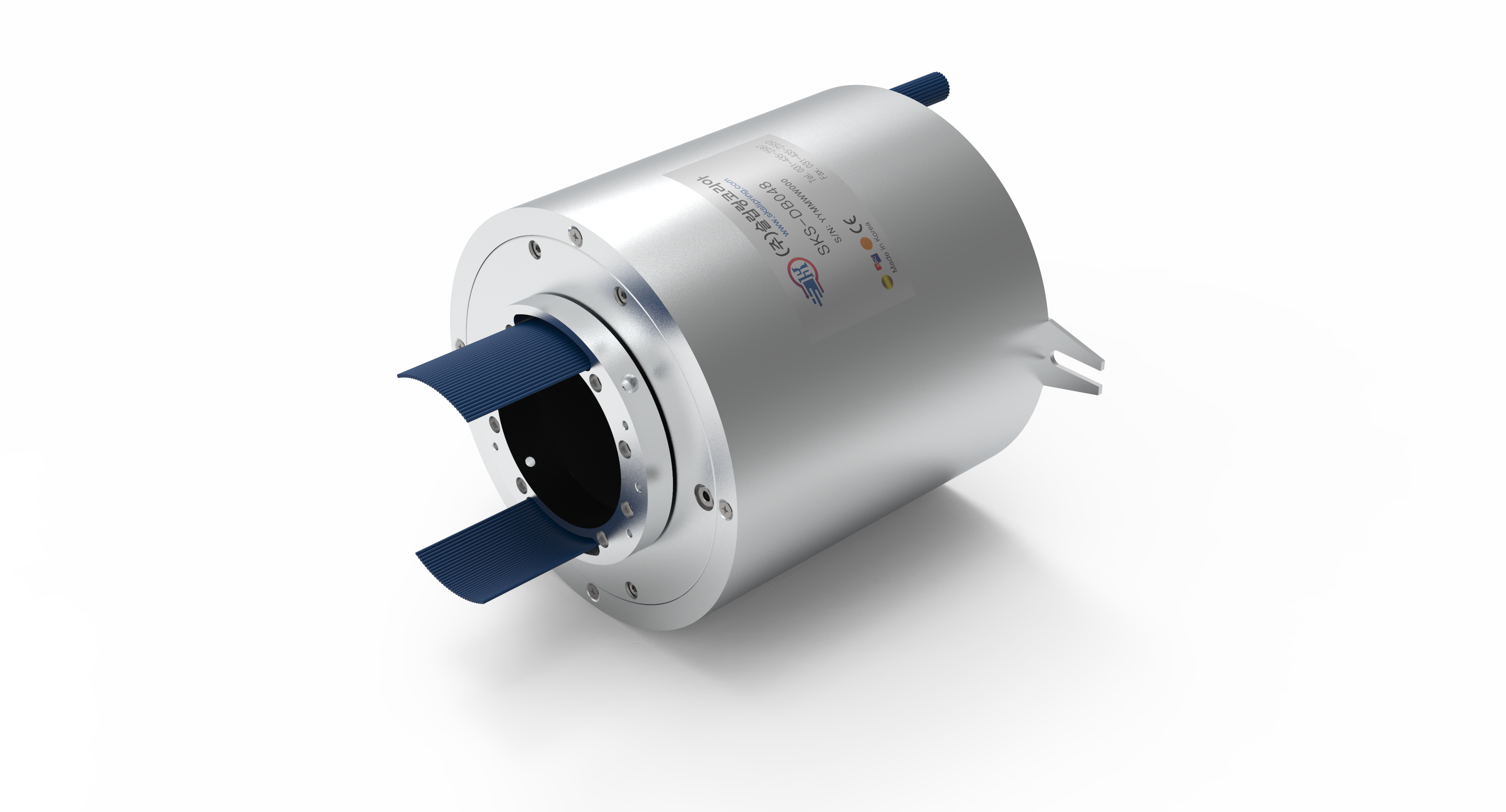

SKS - DB000

dwg
pdf

항목	제품사양
채널	12/24/30/48/60 (~Max 300) circuit
권장회전속도	Max 200 rpm ※ 고속형 슬립링 별도 개발 가능
진동	진동이 전혀 없을것 ※ 진동형 개발 가능
전선길이	STATOR 500mm / ROTOR 500mm ※ 사용자 길이 조절 가능
사용전압	Max 210 V/DC, 440 V/AC
사용전류	Signal Max 5A /circuit Power Max 10A / circuit
접촉소재	Gold Alloy Type
도금사양	Ring / Wire Signal - Gold / Power - Silver
전선사양	테프론 전선 (Teflon insulated) ※ AWG 규격사항
노이즈	100 milliohm Max.Tested 6 VDC, 50 milliamps when running @ 5 rpm
중공사이즈	ø100 (mm)
적용통신사양	Ethernet, Encoder, Sensor, RS통신, CClink, USB(ver 1.1 / ver 2.0 MAX 20MB/S), Divice Net
