멀티 유니온

멀티유니온 제품은 슬립링과 로터리 조인트 및 RF조인트의 결합된 제품으로 주문제작이 가능합니다.
Total 7 Article(s) 1 Page(s)
  • 7
    • zoom in

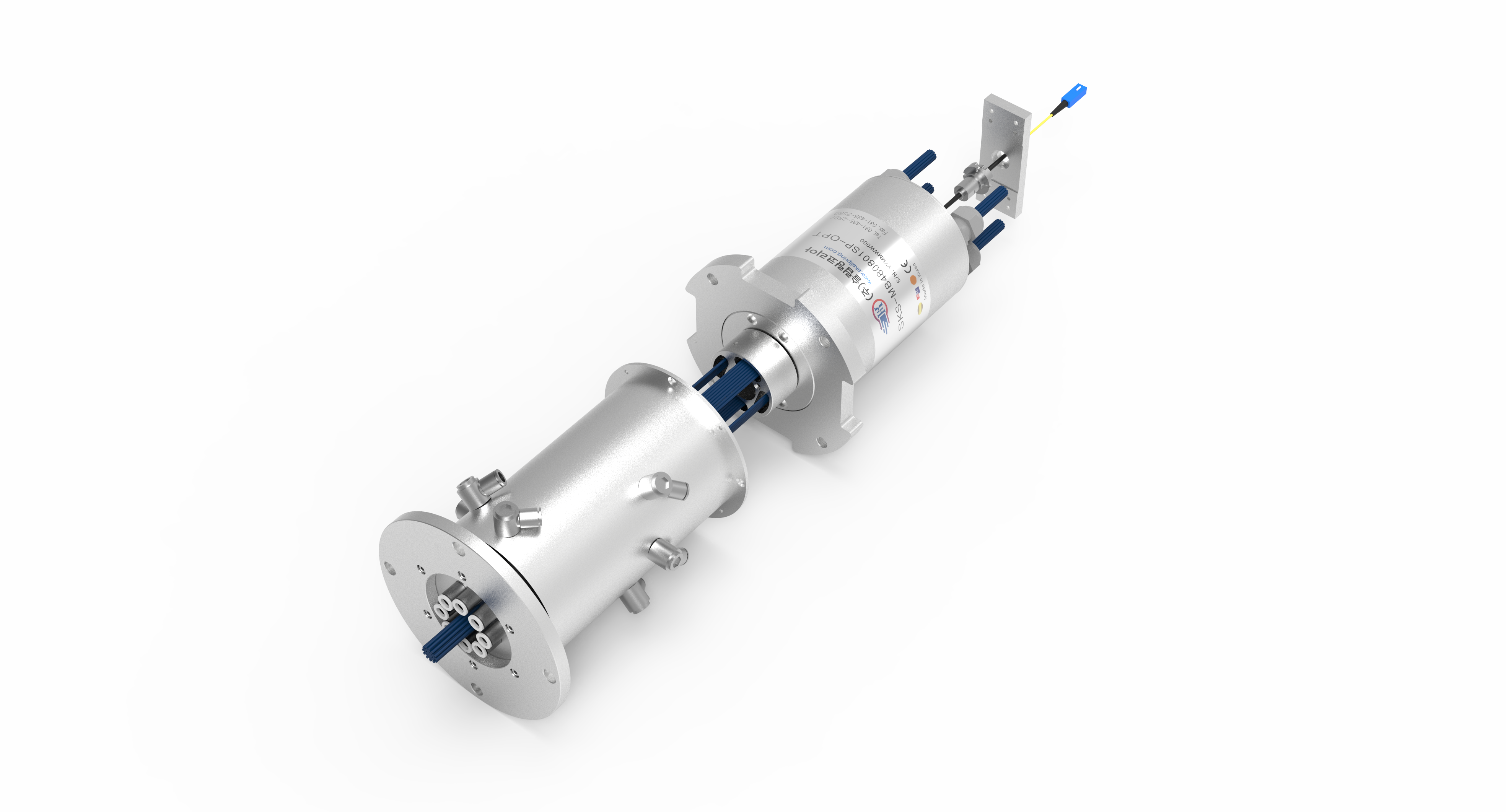

    • SKS-MB000001SP-OPT(B000 + RJ0000 + OPT01)

      항목 제품사양

      전기채널

      12/24/32/48/60/70 ~ (Max 160) circuit

      공압(Air)채널

      1 ~12 circuit

      광슬립링 1 Core

      1 ~12 circuit

      권장회전속도

      Max 150 rpm

      진동

      진동이 전혀 없을것

      ※ 진동형 개발 가능

      공압압력

      AIR : Min 7 Bar ~ Max 40 Bar

      WATER , OIL : Min 7 Bar ~ Max 40 Bar

      적용피팅

      1/8 , 1/4 , 3/8

      터널사이즈

      Max ø8 ~ ø10

      허용전압

      MAX 440 V/AC

      허용전류

      Signal Max 5A /circuit

      Power Max 10A / circuit

      접촉소재

      Gold Alloy Type

      도금사양

      Ring / Wire  Signal - Gold / Power - Silver

      전선사양

      테프론 전선 (Teflon insulated)

      ※ AWG 규격사항

      2.9mm, 3mm의 Kevlar / PVC

      ※ 케블라 (Kevlar) 미국 제조 고강력 광섬유

      노이즈

      100 milliohm Max.Tested 6 VDC, 50 milliamps when running @ 5 rpm

      적용통신사양

      Ethernet,Encoder, USB(ver 1.1 / ver 2.0 MAX 20MB/S), CClink, Divice Net, Sensor, RS통신

  • 6
    • zoom in

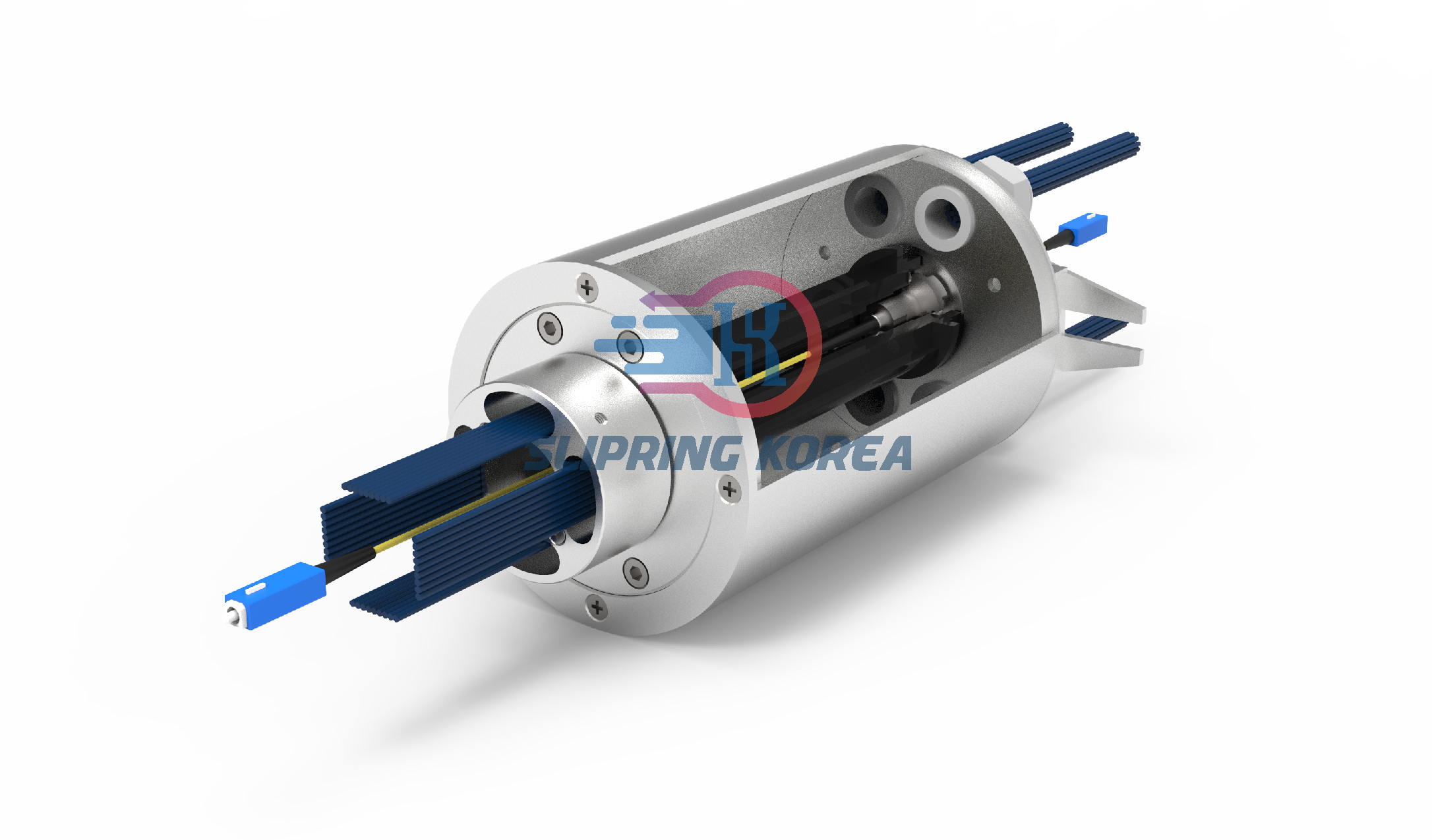

    • SKS-MB0001SP+OPT(B000 + OPT01)

      항목 제품사양

      슬립링 채널

      12/16/24/32/48/60/70/80/100 (~Max 160) circuit

      광 채널

      1 Cor

      ※ 광슬립링의 제품 사양은 로터리 조인트 광슬립링과 동일한 사양

      권장회전속도

      Max 200 rpm

      ※ 고속형 슬립링 별도 개발 가능

      진동

      진동이 전혀 없을것

      ※ 진동형 개발 가능

      전선길이

      STATOR 500mm / ROTOR 500mm

      ※ 사용자 길이 조절 가능

      사용전압

      Max 210 V/DC, 440 V/AC

      사용전류

      Signal Max 5A /circuit
      Power Max 10A / circuit

      접촉소재

      Gold Alloy Type

      도금사양

      Ring / Wire  Signal - Gold / Power - Silver

      전선사양

      테프론 전선 (Teflon insulated)

      ※ AWG 규격사항

      2.9mm, 3mm의 Kevlar / PVC

      ※ 케블라 (Kevlar) 미국 제조 고강력 광섬유

      노이즈

      100 milliohm Max.Tested 6 VDC, 50 milliamps when running @ 5 rpm

      적용통신사양

      Ethernet, Encoder, Sensor, RS통신, CClink, USB(ver 1.1 / ver 2.0 MAX 20MB/S), Divice Net
  • 5
    • zoom in

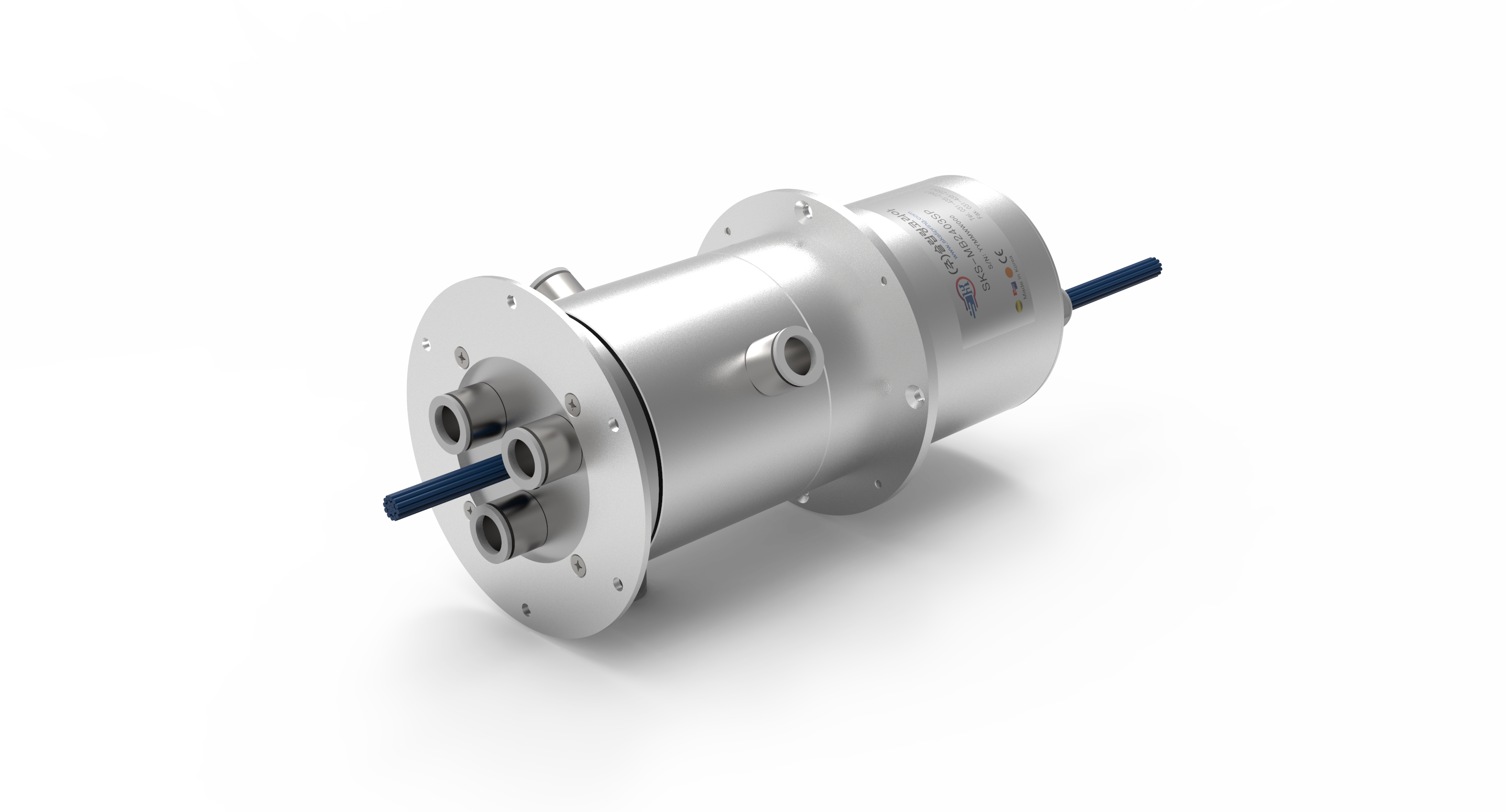

    • SKS-MB0001SP (B000 + 로터리피팅)

      항목 제품사양

      전기채널

      12/18/24/32/48/ circuit

      ※ 플랜지타입 변경가능

      공압(Air)채널

      1 circuit

      권장회전속도

      Max 200 rpm

      진동

      진동이 전혀 없을것

      ※ 진동형 개발 가능

      공압압력

      AIR : Min 7 Bar ~ Max 40 Bar

      WATER , OIL : Min 7 Bar ~ Max 40 Bar

      적용피팅

      3/8 , 1/2

      터널사이즈

      Max ø12

      허용전압

      MAX 440 V/AC

      허용전류

      Signal Max 5A /circuit

      Power Max 10A / circuit

      접촉소재

      Gold Alloy Type

      도금사양

      Ring / Wire  Signal - Gold / Power - Silver

      전선사양

      테프론 전선 (Teflon insulated)

      ※ AWG 규격사항

      노이즈

      100 milliohm Max.Tested 6 VDC, 50 milliamps when running @ 5 rpm

      적용통신사양

      Ethernet,Encoder, USB(ver 1.1 / ver 2.0 MAX 20MB/S), CClink, Divice Net, Sensor, RS통신

  • 4
    • zoom in

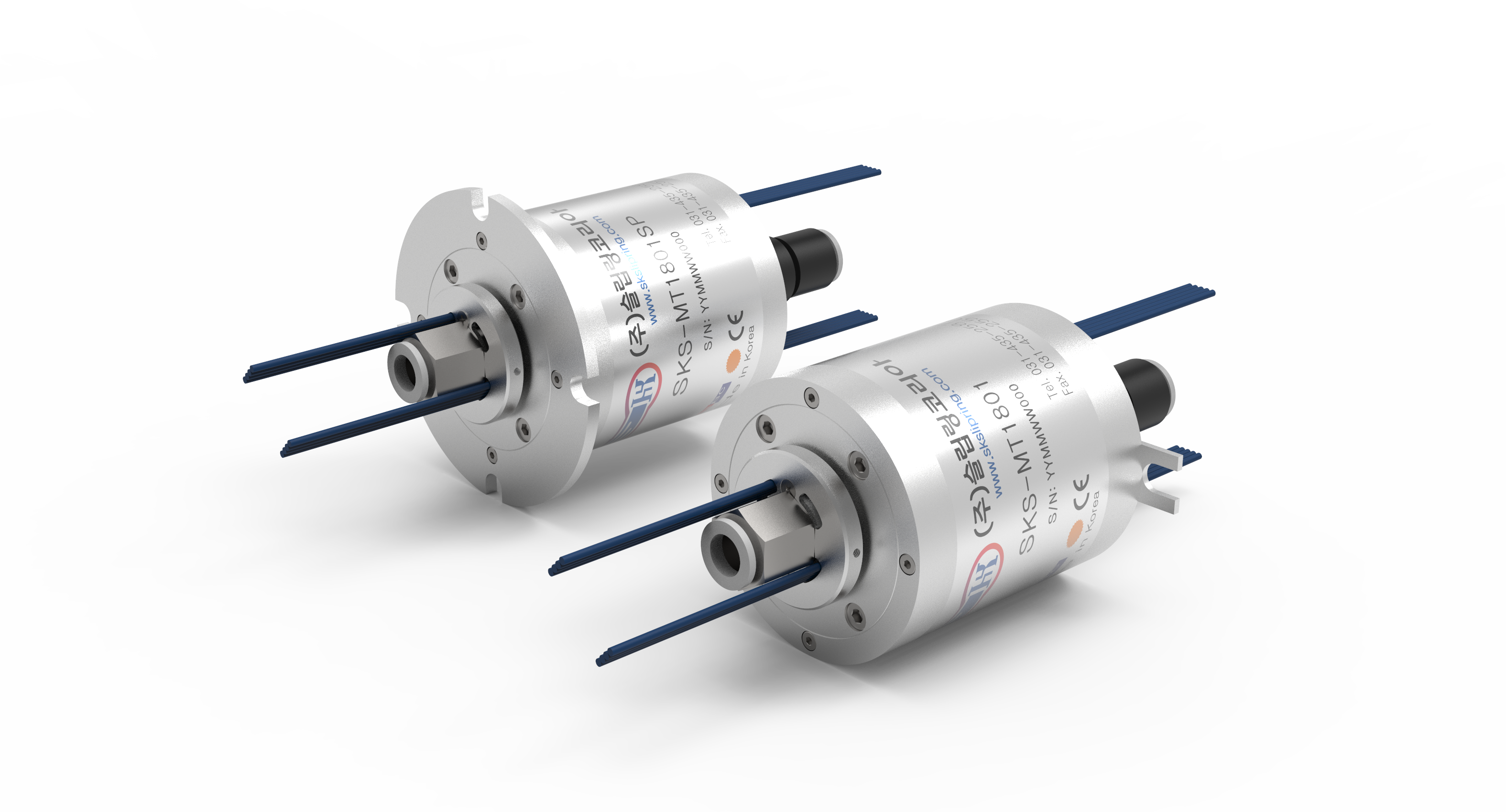

    • SKS-MT0001 (T000 + 로터리피팅)

      항목 제품사양

      전기채널

      6/12/18/24 circuit

      ※ 플랜지타입 변경가능

      공압(Air)채널

      1 circuit

      권장회전속도

      Max 200 rpm

      진동

      진동이 전혀 없을것

      ※ 진동형 개발 가능

      공압압력

      AIR : Min 7 Bar ~ Max 40 Bar

      WATER , OIL : Min 7 Bar ~ Max 40 Bar

      적용피팅

      1/8

      터널사이즈

      Max ø8

      허용전압

      MAX 440 V/AC

      허용전류

      Signal Max 5A /circuit

      Power Max 10A / circuit

      접촉소재

      Gold Alloy Type

      도금사양

      Ring / Wire  Signal - Gold / Power - Silver

      전선사양

      테프론 전선 (Teflon insulated)

      ※ AWG 규격사항

      노이즈

      100 milliohm Max.Tested 6 VDC, 50 milliamps when running @ 5 rpm

      적용통신사양

      Ethernet,Encoder, USB(ver 1.1 / ver 2.0 MAX 20MB/S), CClink, Divice Net, Sensor, RS통신

  • 3
    • zoom in

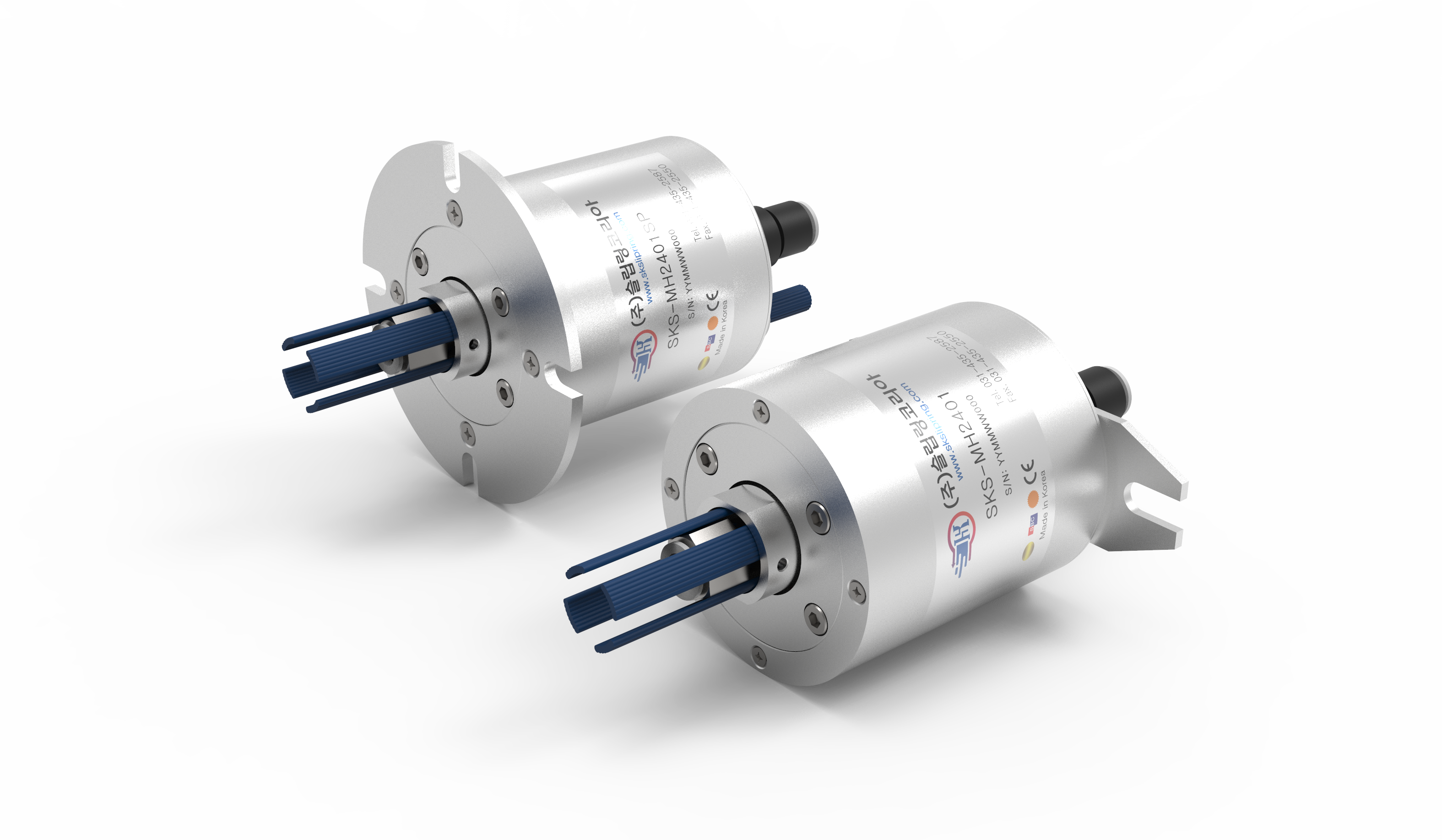

    • SKS-MH0001 (H000 + 로터리피팅)

      항목 제품사양

      전기채널

      12/18/24/32/48/60 circuit

      ※ 플랜지타입 변경 가능

      공압(Air)채널

      1 circuit

      권장회전속도

      Max 200 rpm

      진동

      진동이 전혀 없을것

      ※ 진동형 개발 가능

      공압압력

      AIR : Min 7 Bar ~ Max 40 Bar

      WATER , OIL : Min 7 Bar ~ Max 40 Bar

      적용피팅

      1/8 , 1/4

      터널사이즈

      Max ø10

      허용전압

      MAX 440 V/AC

      허용전류

      Signal Max 5A /circuit

      Power Max 10A / circuit

      접촉소재

      Gold Alloy Type

      도금사양

      Ring / Wire  Signal - Gold / Power - Silver

      전선사양

      테프론 전선 (Teflon insulated)

      ※ AWG 규격사항

      노이즈

      100 milliohm Max.Tested 6 VDC, 50 milliamps when running @ 5 rpm

      적용통신사양

      Ethernet,Encoder, USB(ver 1.1 / ver 2.0 MAX 20MB/S), CClink, Divice Net, Sensor, RS통신

  • 2
    • zoom in

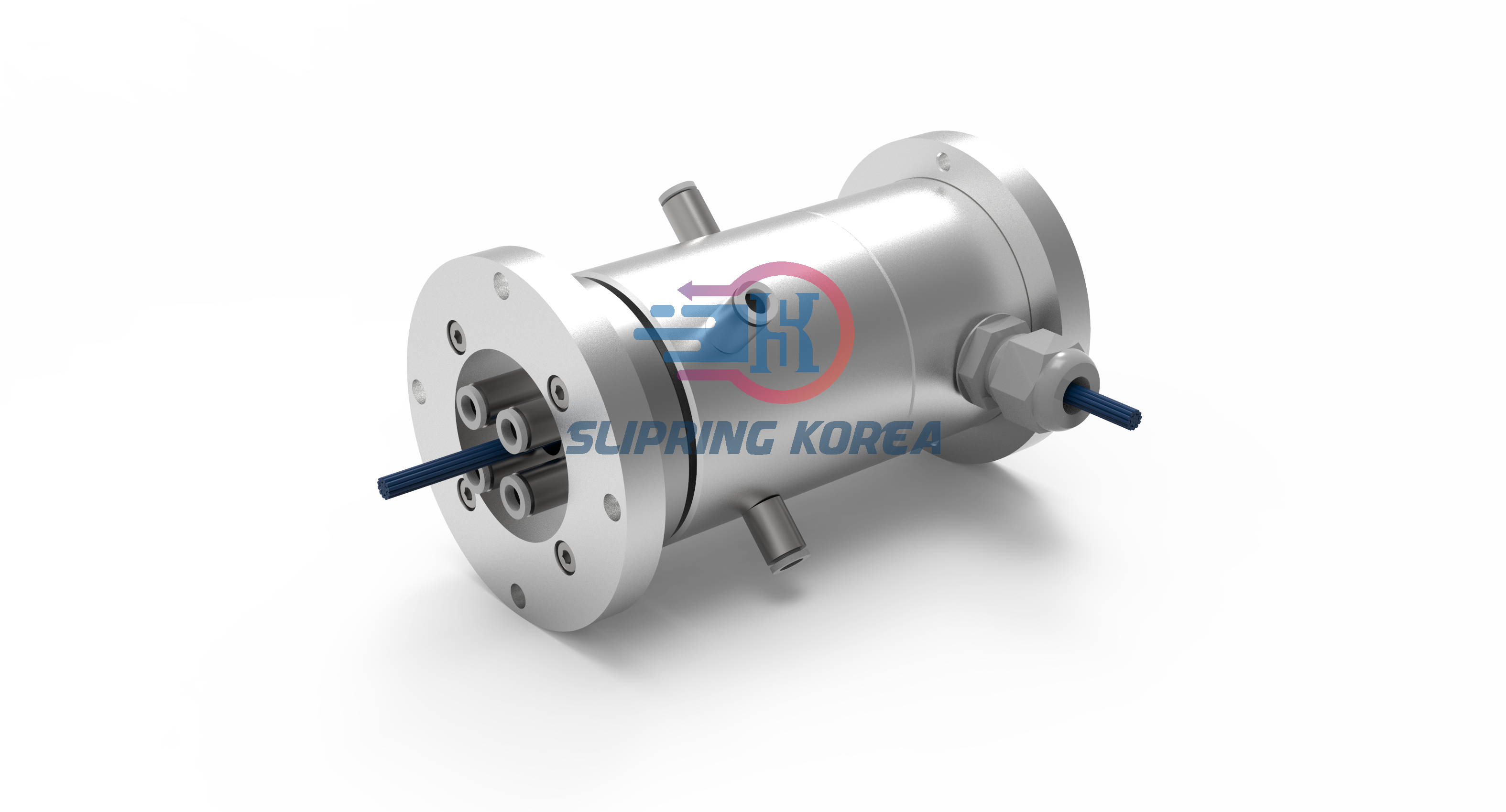

    • SKS-MC0000 (C000 + RJ0000)

      항목 제품사양

      전기채널

      6/12/24/36 circuit

      공압(Air)채널

      1 ~12 circuit

      권장회전속도

      Max 200 rpm

      진동

      진동이 전혀 없을것

      ※ 진동형 개발 가능

      공압압력

      AIR : Min 7 Bar ~ Max 40 Bar

      WATER , OIL : Min 7 Bar ~ Max 40 Bar

      적용피팅

      Max 1/4

      터널사이즈

      Max ø8 ~ ø10

      허용전압

      MAX 440 V/AC

      허용전류

      Signal Max 5A /circuit

      Power Max 10A / circuit

      접촉소재

      Gold Alloy Type

      도금사양

      Ring / Wire  Signal - Gold / Power - Silver

      전선사양

      테프론 전선 (Teflon insulated)

      ※ AWG 규격사항

      노이즈

      100 milliohm Max.Tested 6 VDC, 50 milliamps when running @ 5 rpm

      적용통신사양

      SENSOR , ETHERNET , RS통신

  • 1
    • zoom in

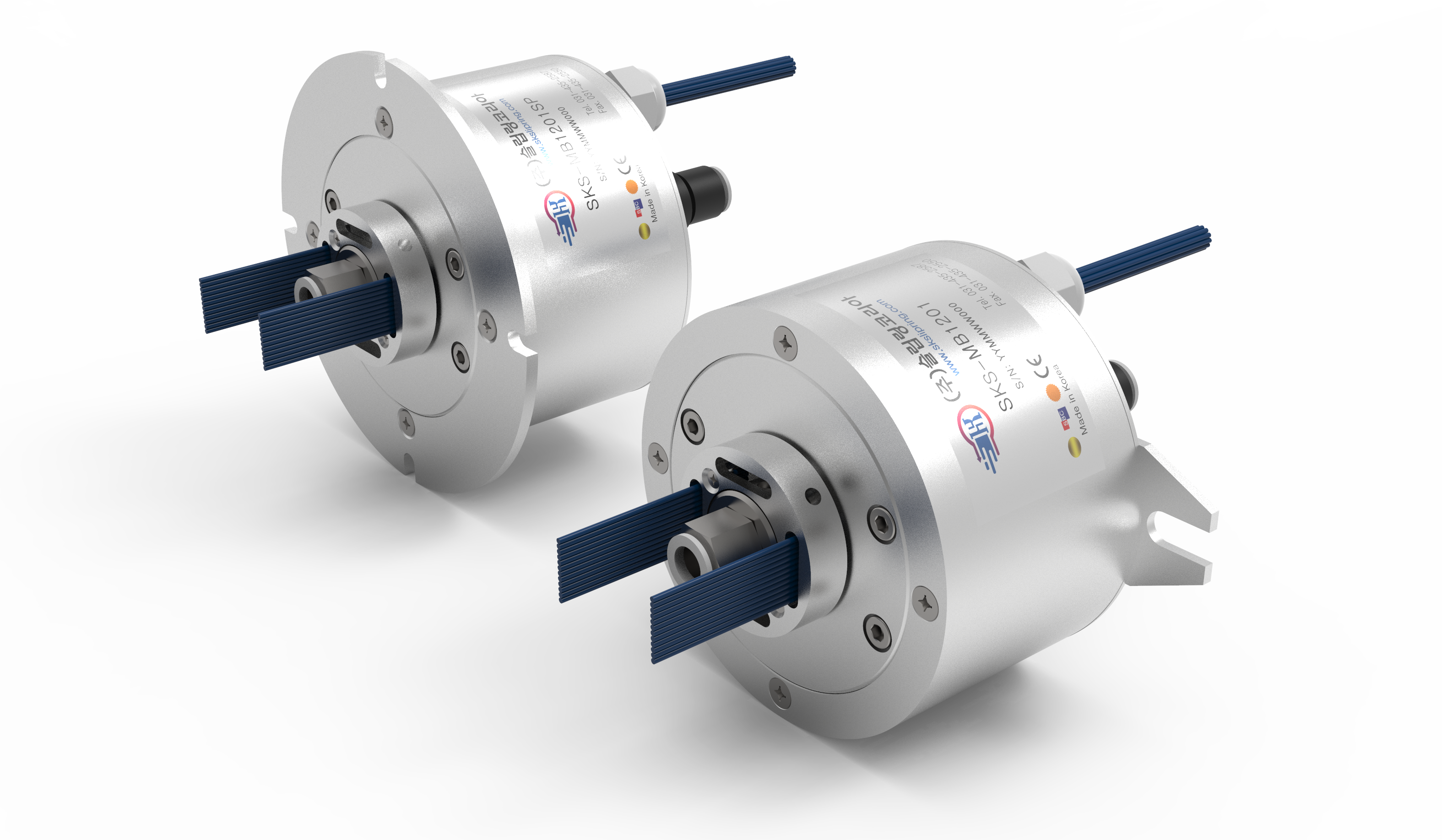

    • SKS-MB0000 (B000 + RJ0000)

      항목 제품사양

      전기채널

      12/24/32/48/60/70 ~ (Max 160) circuit

      공압(Air)채널

      1 ~12 circuit

      권장회전속도

      Max 150 rpm

      진동

      진동이 전혀 없을것

      ※ 진동형 개발 가능

      공압압력

      AIR : Min 7 Bar ~ Max 40 Bar

      WATER , OIL : Min 7 Bar ~ Max 40 Bar

      적용피팅

      1/8 , 1/4 , 3/8

      터널사이즈

      Max ø8 ~ ø10

      허용전압

      MAX 440 V/AC

      허용전류

      Signal Max 5A /circuit

      Power Max 10A / circuit

      접촉소재

      Gold Alloy Type

      도금사양

      Ring / Wire  Signal - Gold / Power - Silver

      전선사양

      테프론 전선 (Teflon insulated)

      ※ AWG 규격사항

      노이즈

      100 milliohm Max.Tested 6 VDC, 50 milliamps when running @ 5 rpm

      적용통신사양

      Ethernet,Encoder, USB(ver 1.1 / ver 2.0 MAX 20MB/S), CClink, Divice Net, Sensor, RS통신
